什麼都自己來輔助工具不可少否則成品部專業但專業輔助工具價值不斐使用機會又少盤算不俯合投資價值....怎麼辦!? 自己DIY

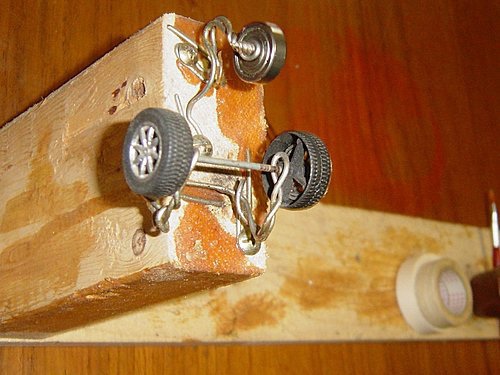

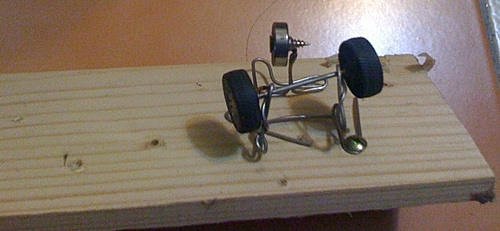

第一代乾燥機 - 後面支撐架照片,使用玩具車輪及小軸承當滾輪,支架使用白鐵線隨意彎折.不專業但堪用.好處是高低前後調整容易,適用各種粗細竿種.

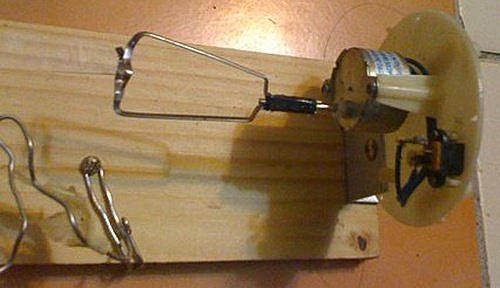

乾燥機總要有馬達- 馬達取材於耶誕玩具裡驅動小玩偶的同步馬達TYC-30,(Synchronous Motor), AC6V, 50/60Hz, 含底座一併取用. 夾具使用汽車雨刷片使用扁鐵條,取其彈性加不銹鋼材質,使用鉗子彎折再用棉線纏絡固定於同步馬達出力軸.

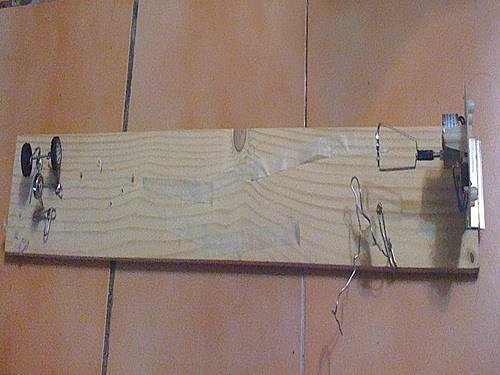

整體外觀採固定長度與市售DIY簡易型乾燥機採分離設計. 一體式便於調整與移動工件.

第一代乾燥機使用約10竿次掛點.(完成10支竿子,並非一支竿子只轉一次,為了美觀有些部位須使用多次,如導環上膠上3次是基本要求,求快只上一次膠, 一大陀細看不美). 畢竟是玩具馬達,加上轉速6rpm有點慢,供電改用A/C9V, 轉速約9rpm. 此馬達太特殊屬於交流小電壓A/C6V,非一般常見DC直流小馬達. 現成品流用,缺點不夠力-太重竿材有時會停擺,加上沒方向性不一定轉哪方向,遇大阻力自動改變轉向...

裝備越用越重,很快就不敷需求. 使用強力心臟勢在必行, 過去見過使用縫紉機馬達6500~7000RPM 加調速器....雖然公司有很多樣品....太大/太快..不合用.

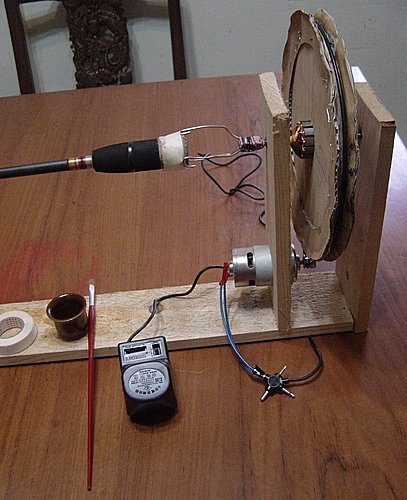

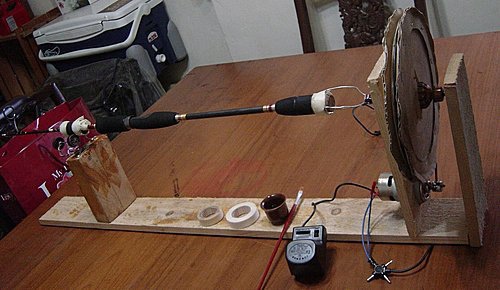

2代目 - 使用公司小水泵樣品馬達 DC 12V/3200rpm, 加自製皮帶輪減速,木質合板邊緣加瓦任紙形成溝槽連動皮帶使用"NBR" 合成橡膠條用快乾膠黏合自製, 另電源採可調式變壓器3V,6V,9V,12V,24V....當使用3V時轉速約8rpm, 6V 時約22rpm, 9V以上太快沒有用. 經驗上釣竿膠乾燥轉速約6~12RPM 成品較優....太快轉反而因離心力太大將膠甩到非預期位置, 大小頭不平均不好看!
固定爪改用3爪-不知為何轉完12小時後發現折斷一爪,應力嗎?? 改3爪避免工件掉下來.十字座橡膠尾塞固定於爪上便於固定與取下工作物.
